【维修厂必看】活塞环安装方法图解

五、刮油环的安装

（1）三片式钢制刮油环

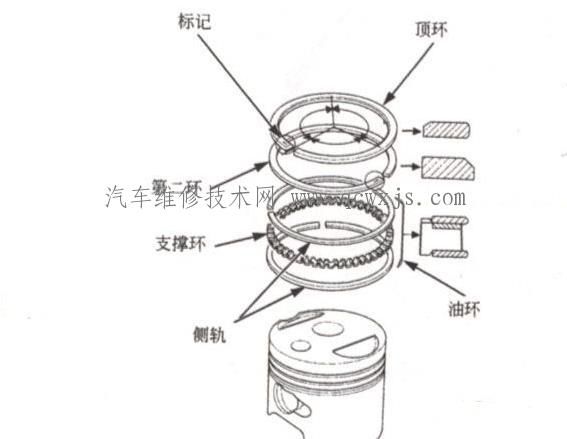

首先将弹性衬环装在刮油环的环槽内，将衬环端部完全对接，再在衬环端部完全对接的状态下用拇指按住，将上刮片环的开口与衬环端部向左错开90°，整周装入。再将刮片环的开口如图所示，与衬环端部向右错开90°装入下刮片环，装配后检查活塞环在圆周方向是否能灵活转动，整体组合油环位置如图。

（2）具有螺旋簧的刮油环

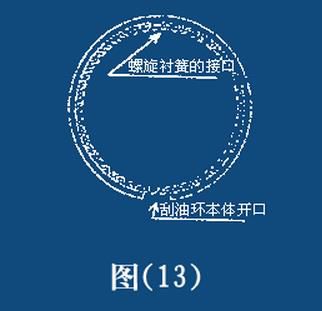

拆开图所示的螺旋衬环的接口，卷放在第一道刮油环环槽中，再将衬簧两端连接起来，最终将刮油环本体装到螺旋衬簧上。

如：图所示为安装状态，这时刮油环切口必须在衬簧接口的对面。

六、安装状态的检查

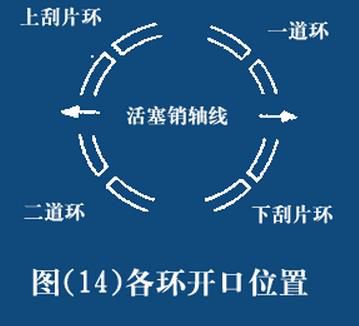

二道环、一道环顺序安装，错位180°。油不、压缩环的安装位置如图。

七、活塞环安装后再次检查规定的环槽中是否安装了规定的活塞环，顺序、位置等。

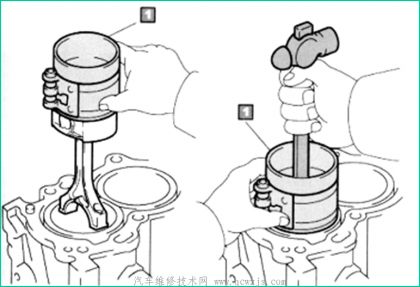

八、活塞装入汽缸

将装配好的活塞环活塞装入汽缸时，应在汽缸、活塞、活塞环上全部很好的涂敷发动机机油，然后将活塞环充分闭合至汽缸直径，将活塞装入汽缸。

九、活塞环从环槽中取出

拆卸活塞环，如果打算再用，就应和安装时一样，用活塞环工具取出，并慎重操作。如果活塞环被粘结在环槽中，取出之前，要非常小心的先使活塞环能够自由活动，避免取出时损坏。

十、活塞环的保存

活塞环是精密加工而制成的，因其形状易于改变，保存时应平放，避免不稳定的放置状态。
