【维修技师】余姚东江:叶正祥
【车辆信息】VIN:LGWEF4A51EF110055,整车型号:CC6460RM03,发动机型号:4G69S4M,行驶里程:470km
【故障现象】仪表上发动机故障指示灯常亮,并有发动机间隙性抖动现象。使用检测读故障码为:P0300 发动机随机/多缸失火。
【故障原因】
1.喷油嘴故障导致喷油过多或过少。
2.喷油嘴到发动机ECU的线路或插接件故障导致喷油不正常。
3.发动机ECU控制喷油部分有故障。
4.火花塞故障。
5.点火线圈故障。
6.点火线圈到发动机ECU的线路或插接件故障。
7.发动机ECU控制点火部分有故障。
8.气缸,气门等机械问题导致压缩不正常等。
【诊断与分析】

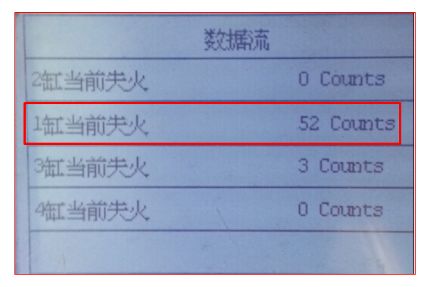

1. 既然发动机有抖动现象,说明发动机可能有某缸不作不良,怎样可快速确定某缸失火呢?首先使用老的X431读数据流。当故障再现时可以读当前失火数据(如下图)通过下面的数据流可以确定发动机故障灯亮和抖动是因为一缸失火导致。
2. 一缸失火故障原因有那么多,怎样可快速排除一个个故障原因?

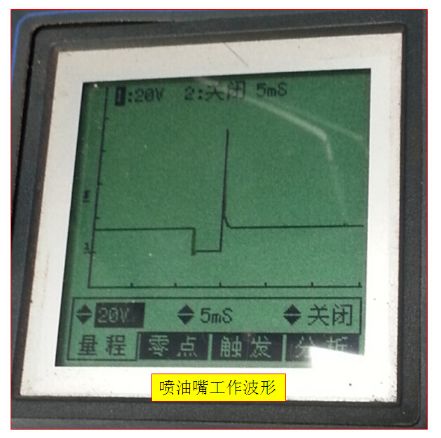

使用示波器测量喷油嘴工作时的波形(如图)

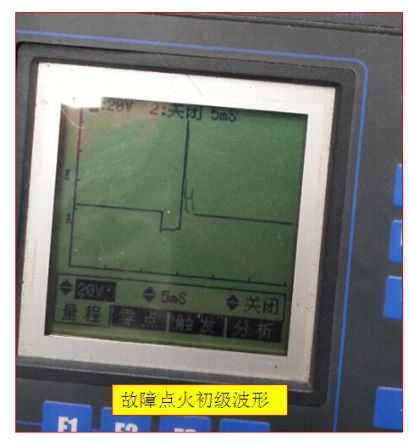

通过这个波形可以排除:喷油嘴线路和发动机ECU控制喷油的控制部分。接着再测量点火线圈上的初级点火波形(如图)
通过这个波形不但可以排除点火线圈到发动机ECU之间的线路、发动机ECU的故障,还能确定故障就在点火线圈或火花塞上。
